Bedienungsanleitung WLAN-Schaltsteckdose CL-SDA1




Diese WLAN-Schaltsteckdose erlaubt die Einbindung direkt in das eigene lokale Netzwerk.
Der maximale zu schaltende Strom beträgt 16 A (3680 Watt), Auch der Einschaltstrom darf diesen Wert nicht überschreiten, darauf ist insbesondere bei induktiven und kapazitiven Lasten zu achten.

Zum Betrieb ist keine Internetverbindung und keine Anmeldung an irgendwelchen Internet-Servern erforderlich.
Die Schaltsteckdose kann als separates Gerät betrieben werden oder über die CL-Software von CL-control in ein Hausautomationssystem eingebunden werden.
Über die http-Schnittstelle ist auch die Einbindung in andere Systeme möglich. Zudem ermöglicht diese Möglichkeit der Ansteuerung auch die einfache Einbindung in eigene Applikationen.
Bitte beachten Sie, dass die im folgenden angezeigten Screenshots je nach Gerät und verwendetem Browser unterschiedlich aussehen.


Inbetriebnahme

Als erstes muss die Steckdose in das eigene WLAN eingebunden werden. Um diese Konfiguration vornehmen zu können stellt die Steckdose ein eigenes WLAN zu Verfügung.
Stecken Sie die Schaltsteckdose in eine Steckdose. Solange Sie noch keine Verbindung zu Ihrem lokalen Netzwerk konfiguriert haben fungiert die Schaltsteckdose als Accesspoint mit eigenem WLAN-Netzwerk. In diesem Modus blinkt die LED Link in Abständen von ca. 3 Sekunden kurz auf.

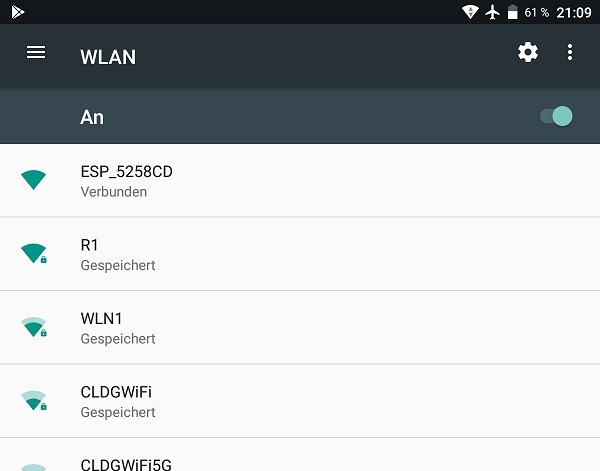

Der Name des WLANs der Schaltsteckdose beginnt mit „ESP_“ gefolgt von mehreren Ziffern.
Stellen Sie eine Verbindung zu diesem Netzwerk her.





Geben Sie nun in der Adresszeile des Browsers die IP-Adresse 192.168.4.1 ein.

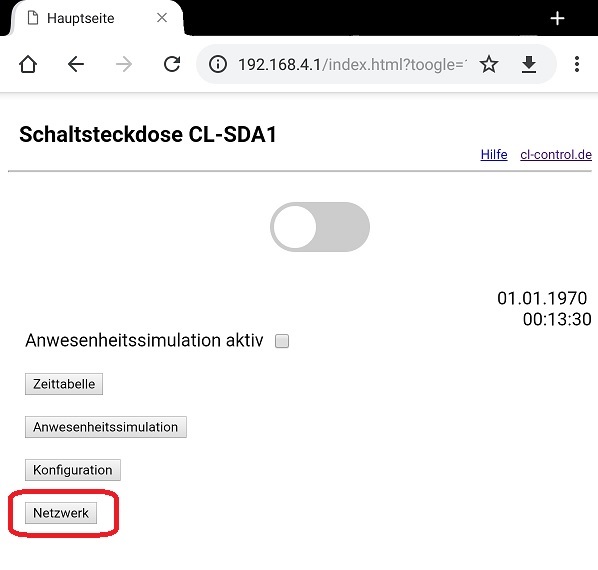

Es erscheint die Startseite des Webservers der Schaltsteckdose. Es wird noch keine richtige Uhrzeit angezeigt, da noch keine Verbindung zum Internet besteht.
Nun wird die Schaltsteckdose in das eigene lokale Netzwerk eingebunden. Klicken Sie dazu auf Netzwerk und im nächsten Fenster auf die Auswahlbox Netzwerke.

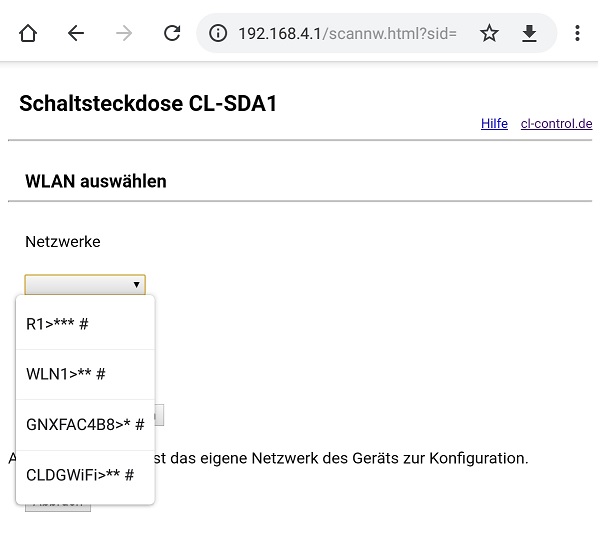

Es werden nun alle Netzwerke in Reichweite angezeigt. Je mehr Sternchen hinter einem Netzwerk stehen, desto besser ist die Verbindung. Das Doppelkreuz am Ende einer Zeile bedeutet, dass es sich um ein Netzwerk mit Verschlüsselung handelt. Wählen Sie nun Ihr Netzwerk aus und klicken auf den Knopf Netzwerk auswählen. Es erscheint ein Eingabefeld für den Netzwerkschlüssel. Geben Sie diesen ein und klicken den Knopf Speichern.

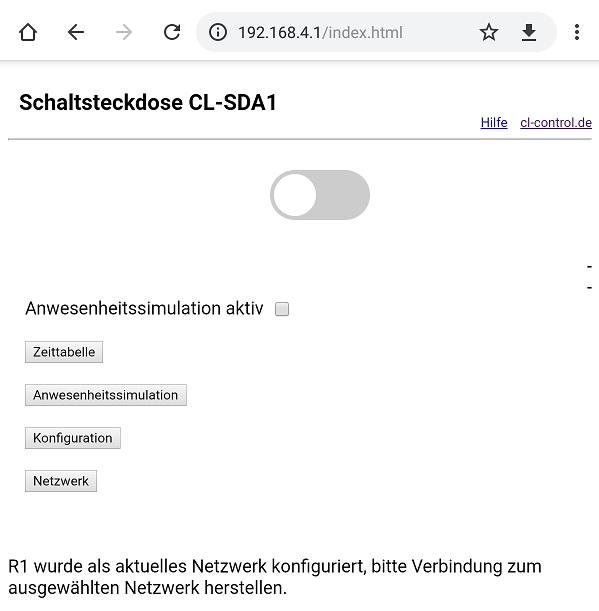

Je nach Umgebung erscheint nun entweder die Hauptseite mit einem Hinweis auf das ausgewählte Netzwerk oder es kommt keine Antwort mehr wenn die Schaltsteckdose sich schon mit dem Netzwerk verbunden hat.


Stellen Sie dann die Verbindung zu Ihrem lokalen Netzwerk her und sehen in Ihrem Router nach welche IP-Adresse der Schaltsteckdose zugewiesen wurde. Der Netzwerkname der Schaltsteckdose beginnt mit ESP.. und entspricht dem Namen des Netzwerks der Schaltsteckdose, wenn Sie noch keinen anderen Namen vergeben haben.



Geben Sie nun die IP-Adresse der Schaltsteckdose in Ihrem lokalen Netzwerk im Browser ein um die Startseite der Schaltsteckdose aufzurufen.
Sie können auch den Netzwerknamen in der Adresszeile Ihres Browsers eingeben um die Startseite aufzurufen, das funktioniert aber nicht bei allen Routern.

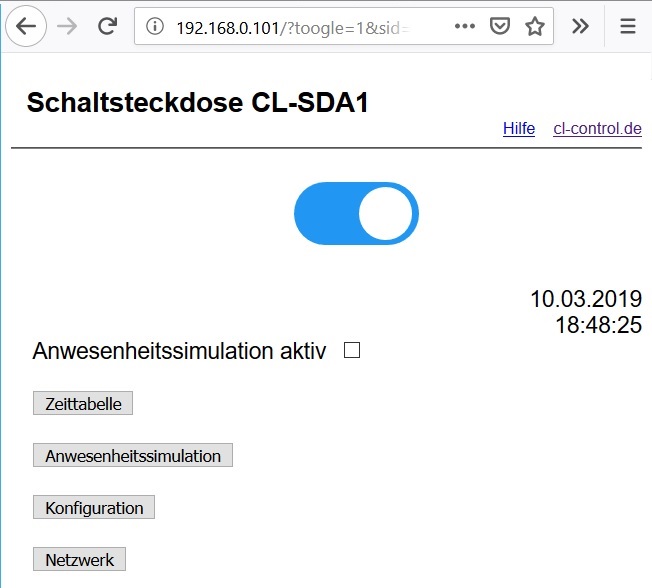

Es erscheint nun die Hauptseite des Webserver.

Mit dem Schiebeschalter im oberen Bereich der Seite kann die Schaltsteckdose über den Browser geschaltet werden.


Mit dem Schiebeschalter im oberen Bereich der Seite kann die Schaltsteckdose über den Browser geschaltet werden.

Es gibt mehrere Seite um Einstellungen zum Verhalten und z.B. Zeittabellen festzulegen.
In seltenen Fällen kann es vorkommen, dass eine Seite nach Aufruf nicht angezeigt wird. Dieses Problem kann dann meistens behoben werden, indem die Schaltsteckdose für ca. 5 Sekunden stromlos gemacht wird. Wenn diie Steckdose schlecht zugänglich ist, kann sie in einem solchen Fall auch über Browser neu gestartet werden, indem die Seite reboot.html aufgerufen wird, also z.B.:
http://192.168.0.90/reboot.html
Sollten Störungen sich nicht durch Neustart oder Reboot beheben lassen, können Sie auch einen Komplett-Reset durchführen, der die Steckdose in den Auslieferungszustand versetzt. Die Anleitung dazu finden Sie am Ende dieser Seite im Kapitel
Komplett-Reset der Schaltsteckdose.

Im Folgenden finden Sie die Erläuterung zu den einzelnen Seiten.

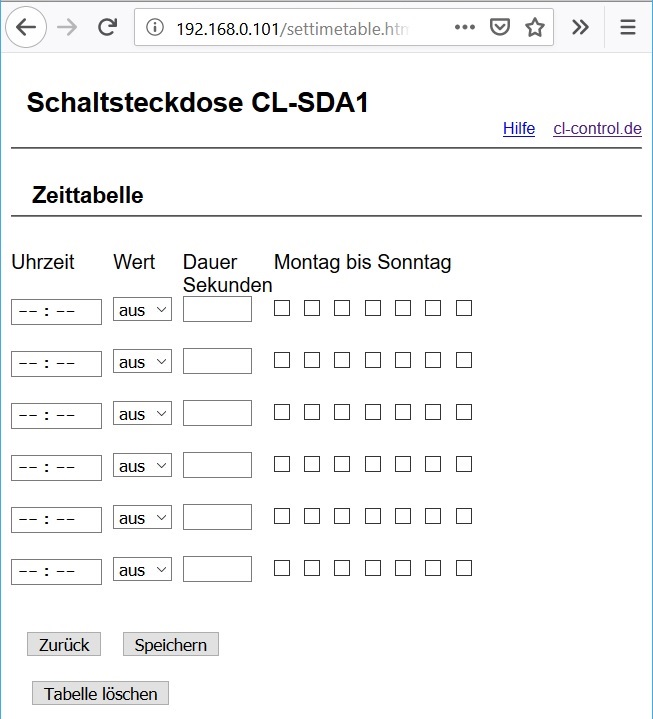

Auf der Seite Zeittabelle können Zeiten und die Dauer in Sekunden angegeben werden, zu denen die Schaltsteckdose ein- und ausgeschaltet wird.

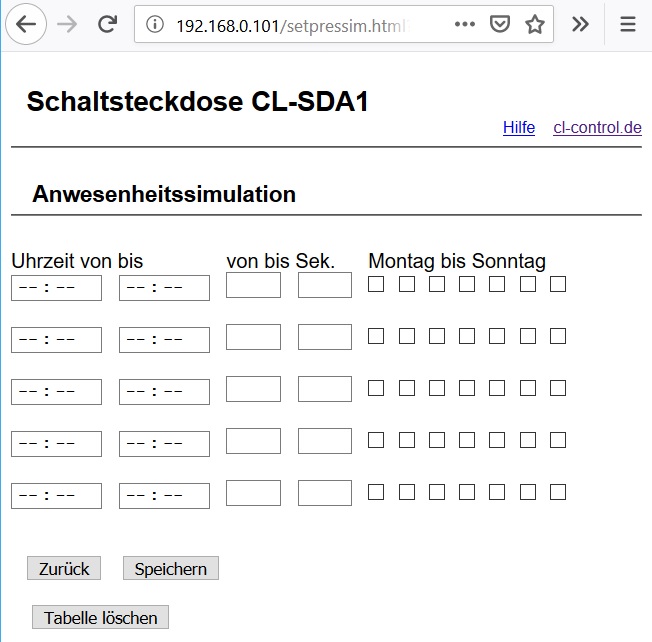

Auf der Seite Anwesenheitssimulation können Zeiträume angegeben werden, in denen zu durch einen Zufallsgenerator bestimmten Zeit die Schaltsteckdose für eine vorgegebene Dauer in Sekunden eingeschaltet wird. Wenn für die Dauer beide Werte angegeben werden wird für eine durch Zufallsgenerator bestimmte Dauer innerhalb des vorgegebenen von/bis-Bereichs eingeschaltet.




Auf der Seite Konfiguration werden allgemeine grundsätzliche Einstellungen definiert.

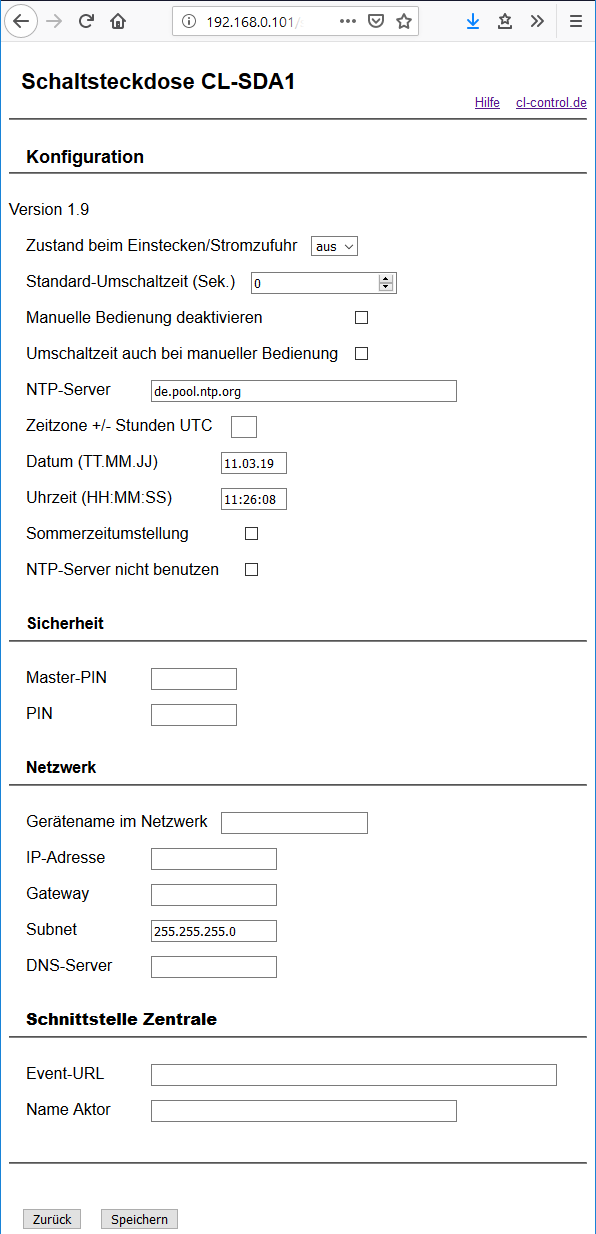

Konfiguration
Im Eingabefeld Zustand beim Einstecken/Stromzufuhr wird angegeben welchen Schaltzustand die Schaltsteckdose nach dem Einstecken bzw. beim Programmstart der Firmware annehmen soll. Standardmässig ist das der Zustand aus.
Es kann auch sinnvoll sein, den Zustand an zu wählen, z.B, wenn die Schaltsteckdose dazu benutzt wurde ein Gerät auszuschalten, das für eine Netzwerkverbindung bzw. das WLAN zuständig ist in der auch die Schaltsteckdose benutzt wird. In dem Fall kann die Schaltsteckdose wegen nicht vorhandener Verbindung
über das Netzwerk nicht wieder eingeschaltet werden.

Im Eingabefeld Standard-Umschaltzeit kann eine Zeit in Sekunden angegeben werden, nach der die Schaltsteckdose nach dem manuellen Schalten über den Webserver wieder in den vorigen Zustand zurückgeschaltet wird. Optional kann das Umschalten in den vorigen Zusatnd auch bei manueller Bedienung an der Steckdose aktiviert werden. Wenn hier eine Zahl grösser 0 eingetragen wird, wird ein entsprechendes Eingabefeld auch auf der Hauptseite angezeigt. Wenn auf der Hauptseite hier 0 eingetragen wird bleibt der Schaltzustand ohne Zeitlimit erhalten bis er wieder normal umgeschaltet wird. Wenn in diesem Feld auf der Hauptseite eine Zahl eingetragen ist schaltet die Steckdose nach Anzahl der angegebenen Sekunden zurück in den vorigen Zustand. So ist es zum Beispiel möglich ein Gerät, das für die Netzwerkverbindung zuständig ist kurz auszuschalten um einen Reset auszuführen.

Mit der Option Manuelle Bedienung deaktivieren kann die direkte Bedienung über den Knopf an der Steckdose deaktiviert werden.Damit kann verhindert werden, dass durch versehentliche Bedienung z.B. beim Putzen ein wichtiges Gerät ausgeschaltet wird.
Wenn die Option Umschaltszeit auch bei manueller Bedienung ausgewählt ist, schaltet die Steckdose nach der angegebenen Standard-Umschaltzeit auch bei Bedieung direkt an der Steckdose wieder in der den vorigen Zustand.

Als Zeitserver wird standardmäßig ein oft benutzter deutscher NTP-Server eingesetzt. Als Zeitzone wird standardmäßig die deutsche Zeit gesetzt. Falls eine andere Zeitzone benutzt werden soll kann die Zeitzone angegeben werden indem der Zeitunterschied zur UTC-Zeit (Coordinated Universal Time) angegeben wird.
Die aktuelle Zeit wird ca. alle zwei Stunden vom angegebenen Zeitserver geholt, wenn eine Internetverbindung besteht. Für den Fall, dass keine Internetverbindung besteht können aktuelles Datum und aktuelle Zeit eingegeben werden. Für die Funktion der Schaltsteckdose ist keine Internetverbindung des Netzwerkes erforderlich, aber von Vorteil um immer eine möglichst genaue Uhrzeit zu haben.
Wenn im Feld Zeitzone nichts eingetragen wird, wird standardmässig die Zeitzone Deutschland benutzt, wenn ein Unterschied zur UTC-Zeit angegeben wird, wird die Zeit entsprechend verändert. Wenn Datum und Uhrzeit angegeben werden und die Option NTP-Server nicht benutzen aktiviert ist oder keine Internetverbindung besteht wird die angegebene Zeit dauerhaft benutzt. Wenn die Zeit manuell verändert wird und ein NTP-Server benutzt wird, wird die Zeit nach spätestens ungefähr zwei Stunden mit der Zeit aus dem Internet überschrieben.

Sicherheit
Es ist möglich PINs zu benutzen um unbefugten Zugriff auf die Steckdose zu unterbinden. Eine Pin sollte mindestens 3 Stellen und maximal 8 Stellen haben.
Als Zeichen für PINs dürfen nur Ziffern und Buchstaben (gross und klein) verwendet werden.
Sonderzeichen, Umlaute und ß können nicht benutzt werden!

Wenn eine PIN solche Zeichen enthält funktioniert die Anmeldung nicht. In deisen Fällen oder wenn die Master-PIN vergessen wird muss die Schaltsteckdose resetet werden.
Wenn im Feld Master-PIN eine PIN angegeben wird, können die Seiten Konfiguration und Netzwerk nur aufgerufen werden, wenn man mit dieser PIN angemeldet ist.
Wenn im Feld PIN keine PIN festgelegt wird können alle Funktionen auch ohne PIN benutzt werden, nur die Seiten Konfiguration und Netzwerk können nicht aufgerufen werden.

Netzwerk
Im Eingabefeld Gerätename im Netzwerk kann ein Namen angegeben werden, den die Steckdose im Netzwerk bekommen soll. Dabei sind die Namenskonventionen des verwendeten Routers zu beachten, damit kein ungültiger Name angegeben wird.
Normalerweise wird DHCP verwendet und die Schaltsteckdose bekommt automatisch eine IP-Adresse vom Router zugewiesen.
In speziellen Umgebungen kann es sinnvoll sein die IP-Adresse fest einzustellen.
Wenn im Eingabefeld IP-Adresse eine Adresse angegeben wird, wird diese benutzt und DHCP wird deaktiviert.
In diesem Fall müssen unbedingt auch die anderen für das Gerät erforderlichen Netzwerkdaten manuell angegeben werden, da keine Daten mehr automatisch aus dem Router geholt werden. In die Felder Gateway und DNS-Server kann normalerweise die Adresse des Routers eingetragen werden.
Nachdem eine Adresse eingegeben oder gelöscht und
der Knopf Speichern angeklickt wurde muss die Steckdose stromlos gemacht werden damit die neuen Einstellungen verwendet werden.

Schnittstelle Zentrale
Im Eingabefeld kann eine URL angegeben werden, die aufgerufen wird um eine Hausautomationszentrale über Zustandsänderungen zu informieren.
Im Eingabefeld Aktor wird der Name des Objekts angegeben, der für die Schaltsteckdose in der Hausautomationszentrale benutzt wird.
Aus der URL und dem Namen des Aktors wird dann ein http-Request generiert, der bei jeder Zustandsänderung der Schaltsteckdose aufgerufen wird.
Für die hier im Screenshot beispielsweise benutzen Werte (z.B. für die CL-Software mit CCU3) wird bei jedem Zustandswechsel der Schaltsteckdose folgender http-Request durchgeführt wenn die Schaltsteckdose ein- oder ausgeschaltet wird:

http://192.168.0.200/addons/cl-control/CLWebI.ccc?SETVARBYNAME&STEHLAMPE=1

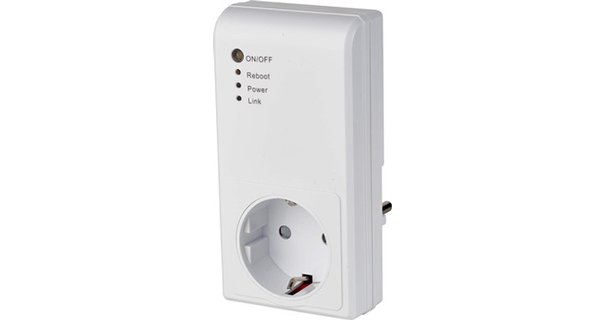

Taster und LEDs der Schaltsteckdose

Mit dem Taster ON/OFF wird die Schaltsteckdose umgeschaltet. Diese manuelle Bedienung kann kann in der Konfiguration deaktiviert werden.
Mit dem Taster Reboot wird die Schaltsteckdose neu gestartet.
Die LED Power zeigt den aktuellen Zustand der Steckdose an, sie leuchtet wenn die Steckdose eingeschaltet ist.
Die LED Link ist im normalen Betrieb ständig an, wenn Sie in Abständen von ca, 5 Sekunden kurz blinkt ist die Steckdose nicht mit einem Netzwerk vebunden und stellt selbst ein eigenes Netzwerk zu Verfügung. Wenn ein Gerät mit diesem Netzwerk verbunden ist kann mit der IP-Adresse 192.168.4.1 die Hauptseite der Steckdose aufgerufen werden. Mit dem Button Netzwerk auf der Hauptseite der Steckdose kann ein Netzwerk ausgewählt werden, in das die Steckdose eingebunden werden soll.
Wenn die Steckdose nicht in ein Netzwerk eingebunden ist, können die Seiten Zeittabelle, Anwesenheitssimulation und Konfiguration eventuell nicht aufgerufen werden.
Ein schnelles Blinken der Link-LED bedeutet, dass eine Umschaltaktion ansteht (d.h. die Steckdose schaltet nach der festgelegten Umschaltzeit wieder in den anderen Zustand).


http-Schnittstelle der Schaltsteckdose


Über die http-Schnittstelle können mit dem Aufruf der Seite control.html Werte über einen Browser bzw. eigene Applikationen gesetzt und abgefragt werden.
Ein/Ausschalten mit Parameter STATE:
http://<IP der Schaltsteckdose>/control.html?STATE=1  bzw. STATE=0

Eine in der Konfiguration angegebene Umschaltdauer wird hier nicht berücksichtigt, da diese aktuell nicht sichtbar und. evtl nicht bekannt ist.
Wenn der angegebene neue Zustand nur für eine bestimmte Dauer gelten soll, kann diese als Parameter DUR angegeben werden, die Zeiteinheit ist Sekunden.
Also z.B.:
http://<IP der Schaltsteckdose>/control.html?STATE=1&DUR=120

Anwesenheitssimulation aktivieren/deaktivieren mit Parameter SETPS:
http://<IP der Schaltsteckdose>/control.html?SetPS=1  bzw. SetPS =0

Als Antwort kommt jeweils OK


Mit dem Parameter GET können die aktuellen Zustände ausgelesen werden.

Der Code für den aktuellen Schaltzustand ist state, also z.B.:
http://<IP der Schaltsteckdose>/control.html?GET=state
Als Antwort kommt STATE=ON oder STATE=OFF

Der Code für den Zustand der Anwesenheitssimulation ist PS, also z.B.:
http://<IP der Schaltsteckdose>/control.html?GET=PS
Als Antwort kommt PS=ON oder PS=OFF

Wenn eine PIN eingestellt ist muss diese als zusätzlicher Parameter mitgegeben werden, also z.B.:
http://<IP der Schaltsteckdose>/control.html?STATE=1&PIN=987


Einbindung in die CL-Software von CL-control

In der CL-Software wird die Schaltsteckdose über die Modulauswahl ausgewählt.

Damit Schaltvorgänge an die Zentrale übermittelt werden muss im Eingabefeld Event-URL der Aufruf für das Webinterface der CL-Software angegeben werden und als Aktor der Objektname der Schaltsteckdose in der CL-Software in Grossbuchstaben.

Die Event-URL ist abhängig vom verwendeten Zentralentyp.

Für die CCU1/CCU2:
http://<IP-Adresse der CCU>/addons/contronics/CLWebI.ccc?SETVARBYNAME&

Für die CCU3/RaspberryMatic:
http://<IP-Adresse der CCU>/addons/cl-control/CLWebI.ccc?SETVARBYNAME&

Für c-comatic:
http://<IP-Adresse der Zentrale>/cgi-bin/CLWebI.ccc?SETVARBYNAME&



Komplett-Reset der Schaltsteckdose

Bei einem Komplett-Reset werden alle Werte inklusive der aktuellen Netzwerkeinstellungen gelöscht.
Um einen Reset durchzuführen drücken Sie die Umschalttaste ON/OFF der Schaltsteckdose bis die LED Link schnell blinkt (nach ca. 6 Sekunden). Dann die Taste  für ca. eine Sekunde loslassen und erneut lange drücken bis die LED Link erlischt.
Bitte beachten Sie, dass zum Komplett-Reset die Umschalttaste gedrückt werden muss, nicht die Reboot-Taste. Die Reboot-Taste wird nur benutzt um das Betriebssystem der Steckdose neu zu starten.


Firmwareupdate der Schaltsteckdose

Die in der Steckdose installierte Firmwareversion steht oben links auf der Seite Konfiguration.
Die aktuell als Update verfügbare Firmware ist 2.1
In Versionen vor 2.1 konnte es passieren, dass nach Unterbrechung der WLAN-Verbindung die Zeittabelle nicht zuverlässig abgearbeitet wurde.
Wenn Sie eine ältere Fimrwareversion als 2.1 haben können sie einen Update durchführen.
Wen Sie schon die Version 2.1 haben sollten Sie keinen Firmwareupdate durchführen weil bei einer Stromunterbrechung während des Updates grössere Probleme verursachen kann.
Dazu muss die Steckdose mit dem WLAN verbunden sein und das WLAN muss über eine Internetverbindung verfügen.
Zum Update rufen Sie einfach die im Browser die Seite update.html der Schaltsteckdose auf.
Wenn die Schaltsteckdose die IP 192.168.0.167 hat also z.B.:
http://192.158.0.167/update.html

Nach Eingabe dieses Seitenaufrufs erscheint je nach momentan installierter Version eventuelll kein weiterer Hinweise bis der Updatevorgang abgeschlossen ist.
Beim Update werden ca. 500 kB heruntergeladen. Die Dauer beträgt ungefähr 2 Minuten, variiert aber in Abhängigkeit der Downloadgeschwindigkeit der Internetverbindung.
Sobald der Updatevorgang beendet ist, können Sie die Hauptseite der Steckdose wieder aufrufen. Es kann sein, dass Einstellungen beim Update verloren gehen und neu eingegeben werden müssen.
Sobald die Haupseite nach Eingabe der IP-Adresse der Steckdose wieder erscheint muss die die Steckdose kurz stromlos gemacht werden damit sie neu startet.
Ohne einen Neustart nach dem Update kann es zu Fehlfunktionen kommen.
Wenn nach dem Update oben links auf der Seite Konfiguration nicht die aktuelle Firmwareversion angezeigt wird, konnte der Update nicht durchgeführt werden.
In dem Fall versuchen Sie es bitte noch einmal.




Wir bedanken uns für die Benutzung unserer Geräte.
Bei Fragen oder Problemen schreiben Sie bitte eine mail an technik@cl-control.de
